类图和对象图
| 类图和对象图 ——用于描述系统中的对象类本身的组成和对象类之间的各种静态关系。 l类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合

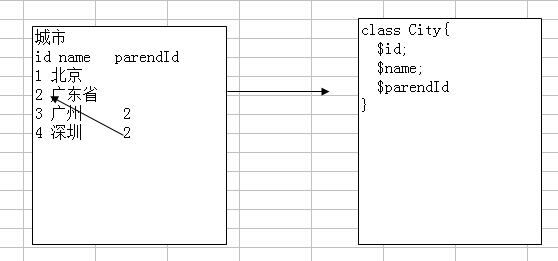

对象图描述一组对象与它们之间的联系，它是系统状态的某一时刻的快照，它的使用相当有限，它主要用于了解系统在某个特定时刻的具体状况和数据结构。 对象图表示方法与类图大体相同，对象图中的对象属性可以有具体值，类图中的一个类可以对应成对象图中多个对象，例如，部门类的自关联就可以对应成多个部门对象之间的关联。 |

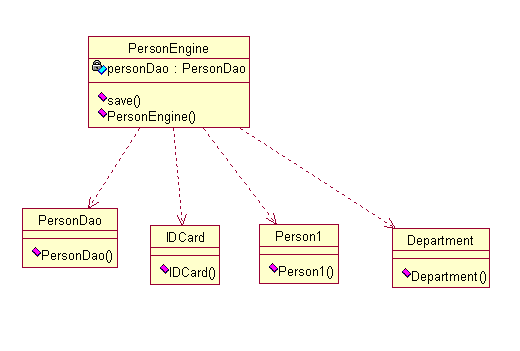

| 1、类图—依赖关系（Dependence） 只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编绎都通过不了。   |
| 2、类图—泛化关系(generalization） 泛化关系实际上就是继承关系，他是依赖关系的特例   |
| 3、类图—实现关系（Implementation） 实现关系实际上就是A类实现B类，他是依赖关系的特例   l实现关系实际上就是A类实现B类，他是依赖关系的特例 |
| 4、类图—关联关系（Association） 关联关系实际上就是类与类之间的联系，他是依赖关系的特例
关联具有导航性：即双向关系或单向关系

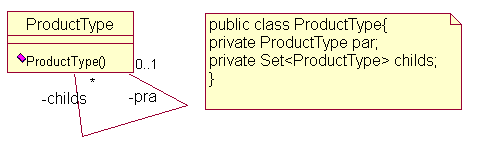

①单向关系→一对一   ②单向关系→一对多  ③双向关系→一对一   ④双向关系→多对多  ⑤自关联   l
|
|
4、类图—聚合关系（Aggregation）
聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。
如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的
使用带空心菱形的实线来表示：
  也就是说Mouse和Monitor不是Computer所必须有的
l
|
| 5、类图—聚合关系（Aggregation） 也是整体与部分的关系，但是整体与部分不可以分开。 如果我们人Mouse,Monitor和Computer是不可分离的，则升级为组合关系   |

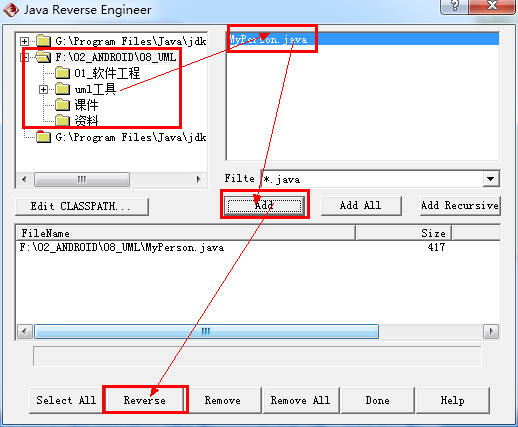

| 类图和Java代码互相生成 ①类图→.java代码： 选中图→Tools→Java/J2EE→Generate Code ②.java代码→类图 选中图→Tools→Java/J2EE→Reverse Engineer→reverse  |

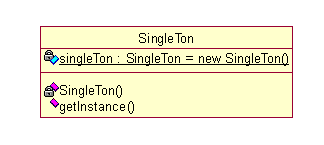

类图练习1——单例设计模式 生成的Java文件：  |
| 类图练习2——工厂设计模式 |
