协议处理
协议分析
发送协议
接收协议
协议封装

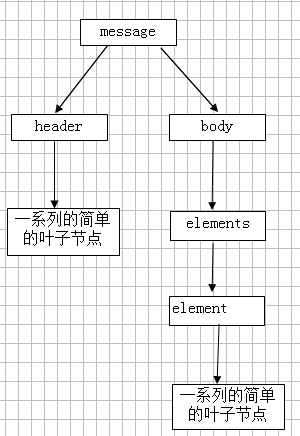

节点对象化
节点序列化
请求接口（抽象）化
协议通用化
手机端和服务器端进行通信，需要用协议来约束
①如果是简单的话，就直接在get和post请求中带过去了
②如果是复杂的，需要一个自定义协议文档来说明这个协议是什么(xml否则json)
数字，文本，日期等的格式化,找包java.text,
DecimalFormat，SimpleDateFormat
协议分析：
一、发送协议
举例：查询指定玩法可销售期信息:
①手机端要发送给服务器端的数据xml格式
<?xml version=”1.0” encoding=”utf-8”?>
<message version="1.0">
     <header>
            <agenterid>889931</agenterid>
            <source>ivr</source>
            <compress>DES</compress>

            <messengerid>20091113101533000001</messengerid>
            <timestamp>20091113101533</timestamp>
            <digest>7ec8582632678032d25866bd4bce114f</digest>
            <transactiontype>12002</transactiontype>
            <username>13200000000</username>
     </header>
     <body>
            <elements>
                  <element>
                         <lotteryid>118</lotteryid>
                         <issues>1</issues>
                  </element>
            </elements>
     </body>
</message>
②发送协议大概分析

③发送协议详细介绍
header:
第一部分：常量
①agenterid：子代理商id
常量：手机端处理形式
服务器端处理：建立一张表（子代理的信息）
在ConstantValue的接口中设置该id信息

②source：标示xml文件来源
手机：android、iphone
浏览器：IE
source的用途，可用于数据采集，如获取用户手机的IMEI、IMSI、APPLIST——数据采集

③compress：body部分加密的算法（DES）
用户登录

第二部分：用代码组装的信息
①messengerid：xml文件的唯一标示（手机端唯一即可）
格式：20091113101533       000001
      时间戳            +  六位随机数
处理：SimpleDataFormat     DecimalFormat

②timestamp：时间戳，messengerid的第一部分

③digest：MD5加密的信息
生成MD5的元数据：时间戳+代理密码+完整的body

第三部分：在协议创建时无法处理
①transactiontype：每一个请求的唯一标示（如用户登录，余额查询，投注）
由服务器端确定，

②username：用户名
body:
elements：看成集合List<Element>

    element：封装请求数据（不同的请求，封装的数据不一样）

lotteryid：彩种的唯一标示：118

issues：获取期次信息（1代表当前销售期）

④实际上用于传递给服务器的xml数据
<!--用于传输的内容-->
<?xml version='1.0' encoding='utf-8' ?>
<message version="1.0">
    <header>
        <messengerid>20120803102102460191</messengerid>   //发送的xml文件唯一标识
        <timestamp>20120803102102</timestamp>   //时间戳
        <username>13200000000</username>  //用户名
        <transactiontype>12002</transactiontype>  //请求操作的类型
        <digest>1b10c6d719c78cdb70c1d357978eff2a</digest>  //body加密后的md5
        <agenterid>1000002</agenterid>  //子代理商id，如果刚开始，只有自己这一家，为了扩展而设置的
        <compress>DES</compress>  //加密body的加密算法
        <source>ivr</source> //请求的来源
    </header>
    <body>
        cgYNf1rUkTlcXIFjWR1NnuWWflFq2u/NSQCo9Y6CIoeP/lNAXxRbjHsc1rHY10YiJtdAEy4FJbdw0KqkI8zawTtrMsBViBBPDhLynlepFUd0XFAHNanlsA==
    </body>
</message>
⑤服务器，服务器端接收到请求数据之后如何处理？
信息的核对：
a、查询agenterid信息，代理的大量信息，代理的密码
b、进行DES（可逆）的解密body中的内容
从xml文件中：
timestamp+代理的密码+完整的body（客户端生成的md5方式）
<body>cgYNf1rUkTlcXIFjWR1NnuWWflFq2u/NSQCo9Y6CIoeP/lNAXxRbjHsc1rHY10YiJtdAEy4FJbdw0KqkI8zawTtrMsBViBBPDhLynlepFUd0XFAHNanlsA==</body>
timestamp+代理的密码+完整的body生成MD5（服务端的MD5信息）服务端也用该方法来解密
⑥MD5  VS  DES加密区别
1、MD5
时间戳+代理密码+完整body（<body>…</body>）
2、DES加密
body里面不含body标签的内容
二、其他发送协议书写
其他请求：两点不同之处
①transactiontype内容：不同的请求均不同
②element：不同的请求携带的数据不同

   我们将重点处理五个请求：
   ⑴查询指定玩法可销售期信息(12002)
   ⑵用户注册(10001)
   ⑶用户登陆密码验证(14001)
   ⑷用户余额查询(11007)
   ⑸投注、发起方案 (12006)

玩法可销售期信息查询：
lotteryid string * 玩法编号，如果为空，则issues不起作用，并返回所有可以销售的最近的一期信息。
issues int * 需要获取的最大期数max=100期，1表示当前销售期

用户注册：（基本信息其他信息需要后续逐步完善）
nickname string 0－15 用户妮称
mail string 0－20 电子邮件
phone string 0－11 联系电话
actpassword string 5-20 账户安全密码
recommentuser string * 推荐用户名

用户登陆：
actpassword string 5-20 账户安全密码

用户余额查询：
无参数。DES加密内容<elements></elements>

投注：（最复杂的）
lotteryid string * 玩法编号
issue string * 期号（当前销售期）
lotterycode string * 投注号码，注与注之间^分割
lotterynumber string  注数
lotteryvalue string  方案金额，以分为单位
appnumbers string  倍数
issuesnumbers string  追期
issueflag int * 是否多期追号 0否，1多期
bonusstop int * 中奖后是否停止：0不停，1停
