2.2 SIU板FW

一、FW版本历史

SIU板是最常用的测试板。SIU板在提供给用户之前，都会下载一份当时最新的FW程序。下面将对重要FW版本历史做出解释：

1. V2.7版本。包含此版本的之前所有版本，SIU板FW以HEX文件形式提供，需要通过仿真器烧录。不能通过应用程序更新到其他版本。
2. V2.9版本。从这一版本开始，SIU板FW以bin文件形式提供。可以通过应用程序反复升级。
3. V3.3版本。从这一版本开始，提供操作GPIO电平信号输入输出功能。V3.0到V6.9版本空间，留给SIU板硬件V6.3版本
4. V7.3版本。从这一版本开始，提供电流测试功能，对应SIU板硬件V7.3版本。

二、SIU板FW的烧录

在SIU板出厂时，需要依靠仿真器下载FW程序（HEX文件）。

在已烧录过FW程序的SIU板，可以通过应用程序来更新，支持烧录SIU板FW的程序包括：FT Touch Studio、TP Development Kit和TP Factory Test。

三、SIU板编号

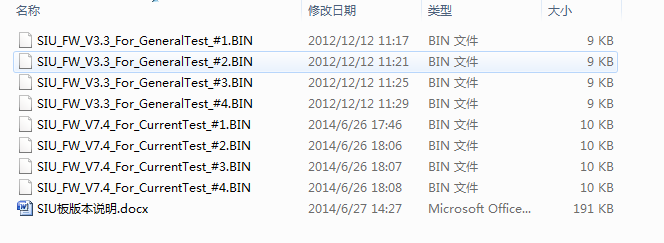

SIU板外形相似，难以识别。为了测试时方便用户将测试结果与接入SIU板的TP一一对应，SIU板使用专用FW，以便对SIU板进行设备编号。此专用FW会跟软件一起打包发布，打开软件的SIU FW文件夹，会见到每一个版本FW都有四个FW文件，如下：

FW文件名以“_#1”、“_#2” 、“_#3” 和“_#4”来区分不同的SIU板。软件上的设备号以#1、#2、#3和#4等四个号码与FW相对应。

使用工厂测试软件升级SIU板FW，升级完成后，使用标签在SIU板贴上相应的设备标识。比如，选择升级的FW文件是SIU_FW_V3.3_For_GeneralTest_#1.BIN，那么就在SIU板贴上“#1”的标识。
如果一台PC机连接多个相同设备号的SIU板，软件只识别其中一个设备，所以必须保证连接到PC的SIU板设备号是唯一的。
