2.1 转接板

针对不同的测试情况，FocalTech推出不同的测试板，根据功能划分可以分成三种类型，包括SIU测试板、微短路测试板及Sensor开短路测试板。

一、SIU测试版

SIU测试板主要用于烧录FW及检测Sensor、半成品及成品段样品通道的 开路及短路的情况；包括V6.3和V7.3两种类型，其中SIU V7.3是在V6.3的 基础上增加电流检测的功能，因价格会比较高暂时没有大量推广，目前SIU V6.3是量产测试中主要使用的测试板。

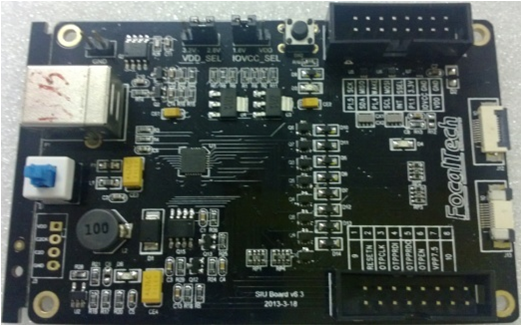

名称：SIU板 V6.3版本， 使用状态：在售。

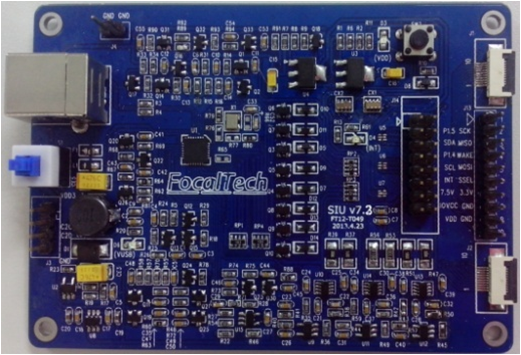

名称：SIU板 V7.3版本， 使用状态：在售。

二、微短路测试板

主要检测Sensor通道短路及微短路的情况，采用FPGA和模拟开关方案。二合一板采用FPGA，模拟开关的5436i方案，支持14TX-24RX Sensor。

（图片暂缺）

使用状态：未推广。

三、Sensor开短路测试板

Sensor开短路测试子板配合SIU测试板可以用来检测Sensor段样品通道 的开路、短路及微短路的情况，目前更新到V3.0，与V2.0（16TX-27RX Sensor）版本相比检测的通道数更加多，为35TX-28RX Sensor。

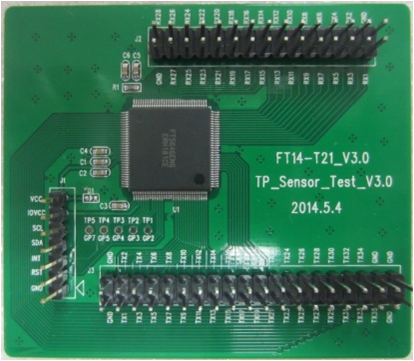

名称：Sensor开短路测试子板 V3.0版本， 使用状态：在售。
